Cum se măsoară planeitatea suprafeței unei tije cromate?

Planeitatea suprafeței este un parametru critic de calitate pentru tijele cromate, care sunt utilizate pe scară largă în diverse industrii, inclusiv în industria auto, mașini și hidraulice. În calitate de furnizor de tije cromate, asigurarea planeității de înaltă calitate a produselor noastre este de cea mai mare importanță. În această postare pe blog, voi împărtăși câteva metode eficiente pentru măsurarea planeității suprafeței tijelor cromate.

De ce să măsori planeitatea suprafeței tijelor cromate?

Înainte de a aborda metodele de măsurare, este esențial să înțelegem de ce contează planeitatea suprafeței. Tijele cromate sunt adesea folosite în aplicații în care precizia este cheia. De exemplu, în cilindrii hidraulici, o tijă cromată cu planeitate slabă poate duce la etanșare neuniformă, o eficiență redusă și o uzură crescută a altor componente. În industria auto, bielele pistonului motorului, cum ar fi noastreBiele Piston Motor, trebuie să aibă o planeitate excelentă a suprafeței pentru a asigura o funcționare lină și o performanță optimă. Dacă planeitatea nu este la nivelul semnului, poate cauza probleme precum vibrații, zgomot și chiar funcționarea defectuoasă a motorului.

Metode comune pentru măsurarea planeității suprafeței

1. Metoda dreptului și ecartamentului

Acesta este un mod simplu și rentabil de a măsura planeitatea unei tije cromate. Dreptul este o bară realizată cu precizie, cu o suprafață foarte plană. Așezați reglajul pe lungimea tijei cromate, în direcții diferite dacă este posibil. Ecartamentul este apoi folosit pentru a măsura distanța dintre dreptar și suprafața tijei.

• Pași:
  • Mai întâi, curățați suprafața tijei cromate pentru a asigura o măsurare precisă. Orice murdărie sau resturi pot afecta rezultatele.
  • Așezați liniuța ferm pe suprafața tijei. Asigurați-vă că este în contact complet cu tija în anumite puncte.
  • Introduceți ecartamentul în cel mai mare spațiu dintre cadru drept și tijă. Înregistrați grosimea ecartamentului care se poate încadra doar în spațiu. Această valoare reprezintă abaterea maximă de la planeitatea în zona respectivă.
  • Repetați procesul în mai multe locații de-a lungul lungimii și circumferinței tijei pentru a obține o înțelegere completă a planeității suprafeței.

Cu toate acestea, această metodă are unele limitări. Este potrivit în principal pentru detectarea erorilor de planeitate relativ mari și este posibil să nu fie suficient de precis pentru aplicații de înaltă precizie.

2. Metoda Optical Flat

Platele optice sunt discuri de precizie - sticla lustruita sau cuart cu suprafete extrem de plane. Când un plat optic este plasat pe o tijă cromată, se formează un model de interferență datorită interacțiunii undelor luminoase dintre plat și suprafața tijei. Analizând acest model de interferență, poate fi determinată planeitatea tijei.

• Pași:
  • Curățați bine suprafața optic și tija cromată.
  • Așezați platul optic pe suprafața tijei într-un unghi ușor. Pe măsură ce platul optic intră în contact cu tija, undele luminoase se reflectă atât de pe suprafața plată, cât și de pe suprafața tijei.
  • Observați franjurile de interferență. Aceste franjuri sunt linii de grosime egală a spațiului de aer dintre platul optic și tijă. Pentru o suprafață perfect plană, franjurii ar fi drepte și uniform distanțate. Abaterile de formă și distanța dintre franjuri indică erori de planeitate.
  • Utilizați o lupă sau un microscop pentru a măsura cu precizie lățimea și curbura franjurilor. Pe baza proprietăților cunoscute ale planului optic și a caracteristicilor modelului de interferență, se poate calcula planeitatea suprafeței tijei.

Metoda optică plată oferă o precizie ridicată, dar necesită echipamente specializate și un mediu relativ controlat pentru a obține rezultate precise.

3. Mașină de măsurat coordonate (CMM)

Un CMM este un dispozitiv de măsurare foarte avansat care poate măsura cu precizie coordonatele tridimensionale ale punctelor de pe suprafața tijei cromate.

• Pași:
  • Mai întâi, fixați în siguranță tija cromată pe masa de lucru CMM. Asigurați-vă că este aliniat corect pentru a evita erorile de măsurare.
  • Sonda CMM este apoi mutată de-a lungul suprafeței tijei, colectând puncte de date. Sonda poate atinge suprafața într-un număr mare de puncte, permițând o cartografiere detaliată a suprafeței tijei.
  • Datele colectate sunt apoi procesate de software-ul CMM. Software-ul poate genera un model tridimensional al suprafeței tijei și poate calcula diferiți parametri de planeitate, cum ar fi înălțimea vârfului la vale, rugozitatea rădăcină - medie - pătrată (RMS) și abaterea planeității.

CMM-ul oferă rezultate de măsurare de înaltă precizie și poate gestiona geometrii complexe. Cu toate acestea, este, de asemenea, o metodă costisitoare și relativ consumatoare de timp.

Factori care afectează precizia măsurării

Când se măsoară planeitatea suprafeței tijelor de crom, mai mulți factori pot afecta acuratețea rezultatelor.

• Condiții de mediu: Temperatura, umiditatea și vibrațiile pot influența măsurarea. De exemplu, schimbările de temperatură pot determina extinderea sau contractarea tijei cromate și a echipamentului de măsurare, ceea ce duce la erori de măsurare. Se recomandă măsurarea tijelor într-un mediu controlat cu temperatură și umiditate stabile.
• Contaminarea suprafeței: Orice murdărie, ulei sau resturi de pe suprafața tijei pot crea citiri false. Prin urmare, curățarea temeinică a suprafeței tijei înainte de măsurare este crucială.
• Abilitatea de operator: Îndemânarea și experiența operatorului joacă, de asemenea, un rol important. Poziționarea incorectă a echipamentului de măsurare sau manipularea necorespunzătoare a datelor pot duce la rezultate inexacte. Este necesară instruirea adecvată a operatorilor pentru a asigura măsurători fiabile.

Controlul calității în producția noastră de tije cromate

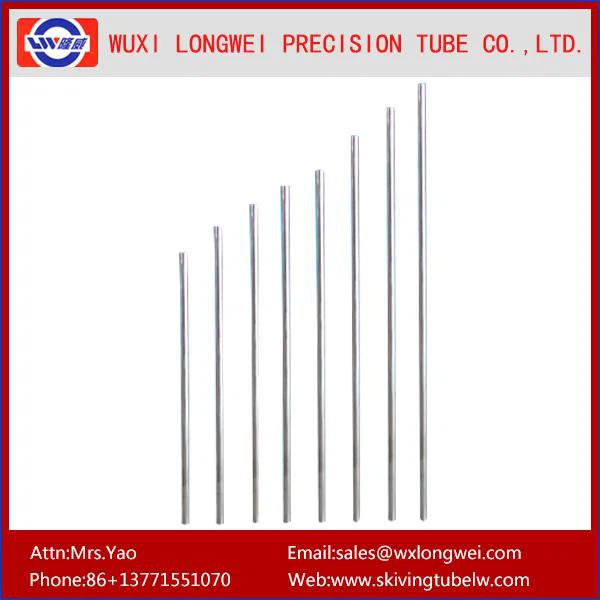

În calitate de furnizor de tije cromate, avem un sistem strict de control al calității. După producția de tije cromate, cum ar fi noastreTija pistonului hidraulic de precizie din oțel inoxidabil 304şiCK45 ST52 Cilindru Stâlp dublu cu piston, folosim o combinație a metodelor menționate mai sus pentru a măsura planeitatea suprafeței. Începem cu o inspecție preliminară, utilizând metoda calibrei și ecartamentului pentru a identifica rapid orice probleme majore de planeitate. Apoi, pentru cerințe de mai mare precizie, folosim metoda optica plată sau CMM-ul.

De asemenea, efectuăm calibrarea periodică a echipamentului nostru de măsurare pentru a asigura acuratețea acestuia. În plus, avem o echipă de ingineri experimentați în controlul calității care monitorizează întregul proces de producție și rezultatele măsurătorilor pentru a garanta că tijele noastre cromate îndeplinesc cele mai înalte standarde de calitate.

Concluzie

Măsurarea planeității suprafeței tijelor cromate este un pas crucial în asigurarea calității și performanței acestora. Diferitele metode, cum ar fi metoda calibrelor de reglare și ecartament, metoda plată optică și CMM, oferă niveluri diferite de precizie și complexitate. În calitate de furnizor de tije cromate, ne angajăm să oferim produse de înaltă calitate prin control strict al calității și măsurare precisă a planeității.

Dacă sunteți pe piață pentru tije cromate de înaltă calitate și doriți să discutați despre cerințele dvs. specifice, suntem mai mult decât fericiți să ne angajăm într-o conversație detaliată. Nu ezitați să contactați pentru mai multe informații și discuții privind achizițiile. Suntem încrezători că produsele noastre vor îndeplini și depăși așteptările dumneavoastră.
